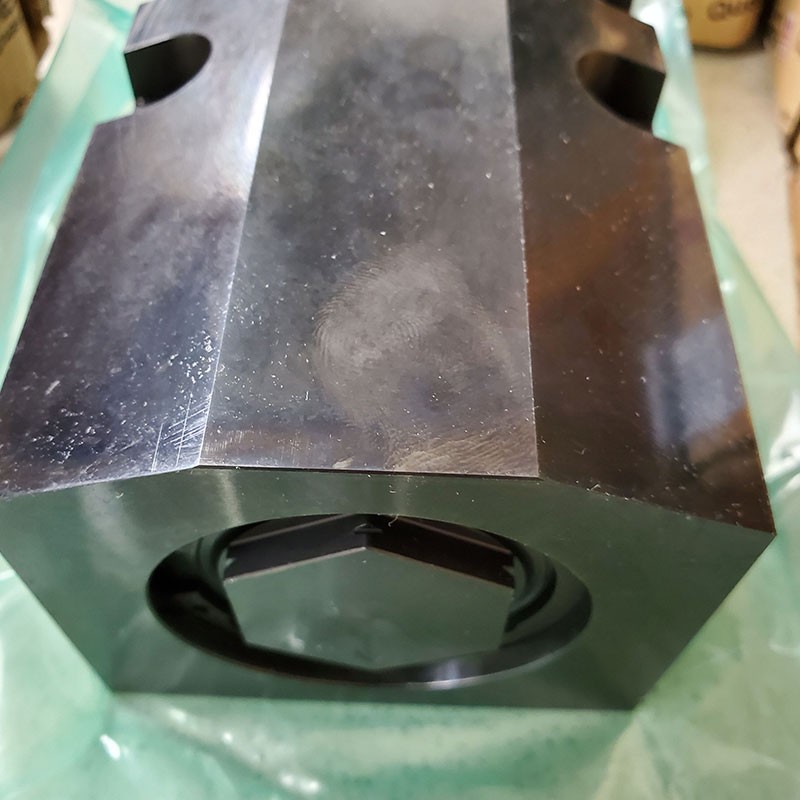

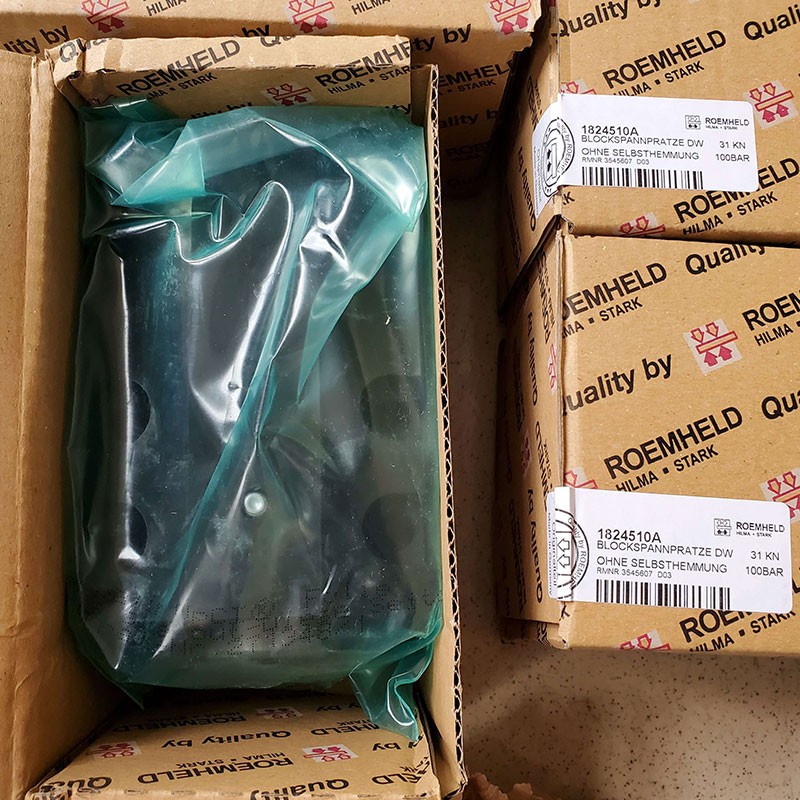

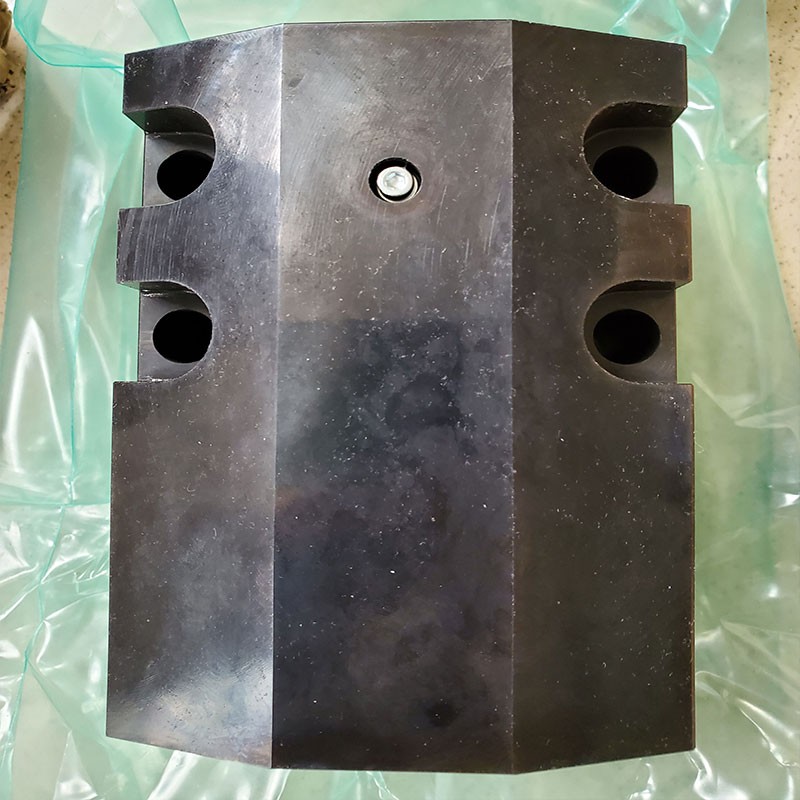

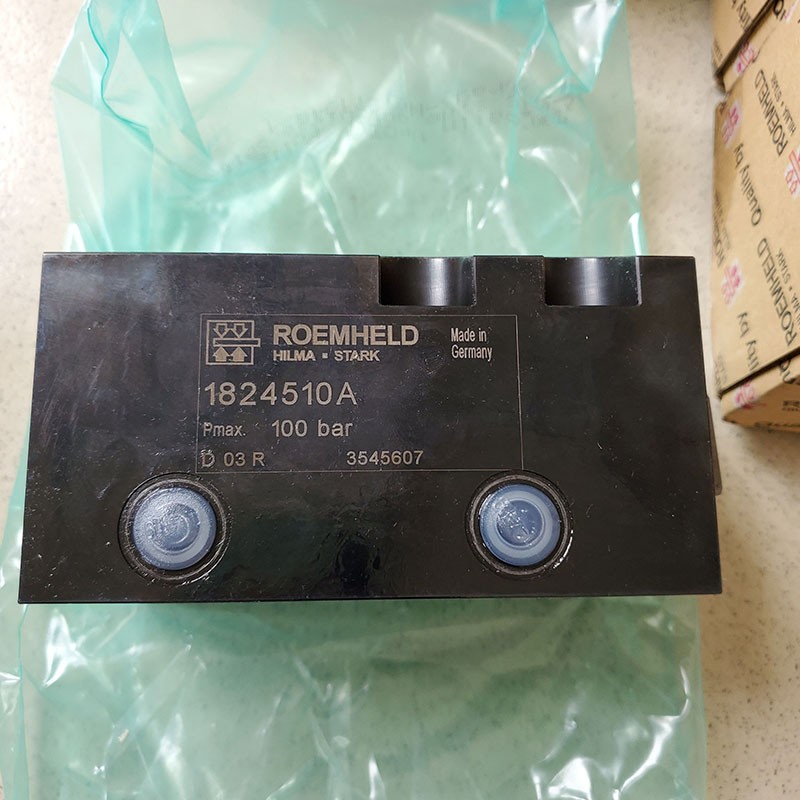

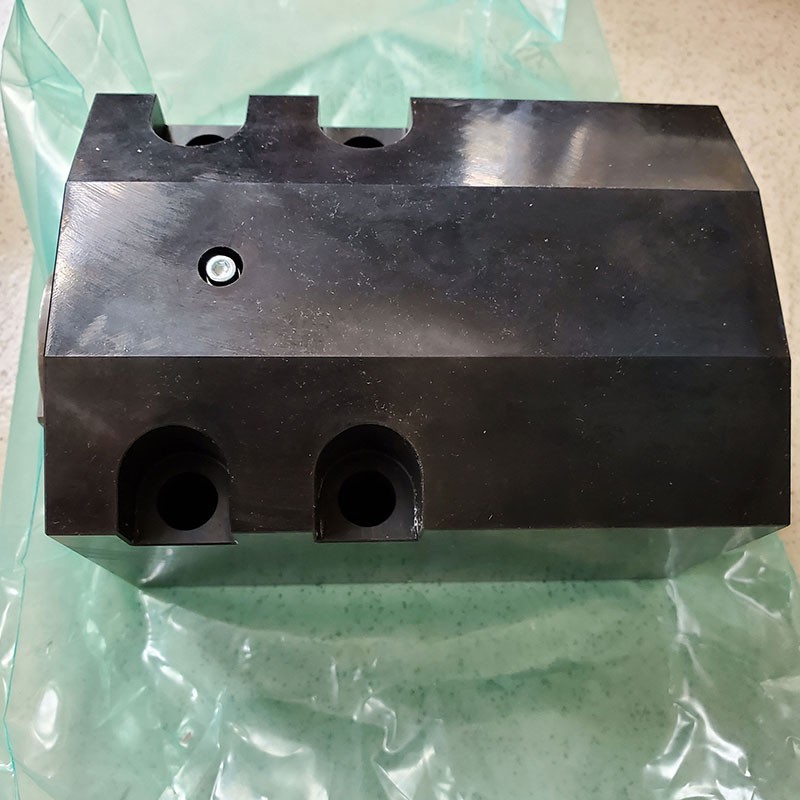

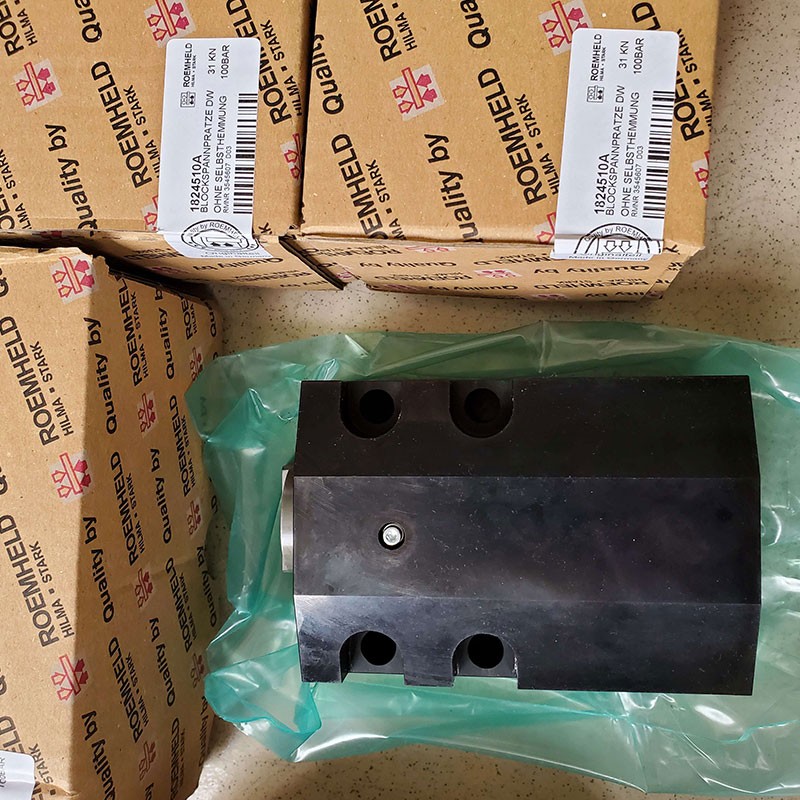

羅姆希特夾緊缸1824510A為杠桿臂直接向前滑動到夾緊位置，然后轉動以夾緊。夾緊方向可設置為360°以內的任意角度。非常適合在槽或鉆孔中夾緊。夾緊嵌件可以輕松拆卸并適應不同的工件。堅固的設計使用楔形組件提供強大的力，并提供出色的防溢流冷卻劑和切屑保護（夾具內部與外部密封）。杠桿臂設計用于抵抗夾持點的側向力。雙重安裝能力：所有夾具均可用于標準接頭和歧管安裝。
夾緊缸注意事項：
夾持桿在工件上的直線運動不應受到阻礙；否則手臂將不會接觸其正擋塊，并在接觸后會對工件施加橫向力。如果具有可選自鎖功能的夾具在夾緊后與電源斷開，例如在托盤上，我們建議安裝蓄能器以保證重新夾緊效果。
夾緊缸安裝教程：
使用四個內六角螺釘固定。兩個 1/8" BSPP端口（夾具尺寸 1）或兩個 1/4" BSPP 端口（夾具尺寸 2），A 用于夾緊，B 用于松開。對于可選的歧管安裝，使用夾具下方的 A 和 B O 形環端口，而不是標準端口。擰下每個 O 型圈端口中的密封塞并安裝一個 CLR-3000-343-SW O 型圈（同時在每個 1/8" BSPP 端口中安裝一個 CLR-811-F 端口塞，或一個 CLR-810-F端口插入每個 1/4" BSPP 端口）。不要使用 NPT 接頭。
羅姆希特夾緊缸參數：
類型：塊夾
功能：雙作用
材料：鋼
最大工作壓力： [bar] 100
密封件：NBR
液壓連接管螺紋和 O 形圈法蘭連接
外殼設計：塊狀
位置控制：無
壓力區：高壓
夾緊桿，帶壓力件夾緊
行程： [mm] 8
最大夾緊力： [kN} 31
自鎖：不帶
金屬刮板：不帶
有兩種尺寸可供選擇，每種都有標準或自鎖版本，僅雙作用。最大夾緊力（標準版）：
1000psi 時 3000 磅（尺寸 1）
1500psi 時 7000 磅（2 號）
最大夾緊力（自鎖型）：
1000psi 時 1700 磅（尺寸 1）
1500psi 時 4200 磅（2 號）
